All about LEDS!!!
Έτος νέας τεχνολογίας LED!
Η χρήση της νέας τεχνολογίας LED (lighting emitting diode) παρέχει και εξασφαλίζει μία πολύ χαμηλή κατανάλωση ενέργειας και ταυτόχρονα μια απόδοση φωτισμού πολύ μεγαλύτερη σε σχέση με τους κοινούς λαμπτήρες.
Αποτέλεσμα!!!; η πολύ χαμηλή μετατροπή ενέργειας σε θερμότητα.
Μεγάλο πλεονέκτημα επίσης των LEDS είναι η πολύ μεγάλη διάρκεια ζωής τους περίπου 100.000 ώρες. Το πολύ μικρό μέγεθος τους και η μη ύπαρξη μηχανικών μερών επιτρέπουν σκληρή επαγγελματική χρήση σε διάρκεια πολλών ετών.

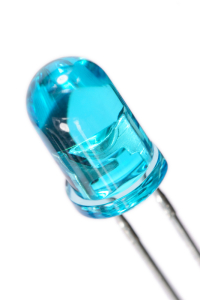

Τι είναι το LED? To LED (Light emitting diode) είναι ένας ημιαγωγός ο οποίος έχει την ιδιότητα όταν πολωθεί σε συνεχόμενη τάση να εκπέμπει ένα συγκεκριμένο εύρος φωτεινής ακτινοβολίας. Συνήθως είναι σαν μία μικρή λάμπα με οπτικό φακό χωρίς νήμα το οποίο παράγει φως σε συγκεκριμένο χρώμα με την κίνηση των ηλεκτρονίων.
Πολλά led μαζί χρησιμοποιούνται και στα φωτιστικά εφέ για την αύξηση της φωτεινότητας και την μίξη των χρωμάτων, τα οποία συνδυαστικά και με τα ηλεκτρονικά κυκλώματα έχουν ως αποτέλεσμα την παραγωγή εφέ και τον συγχρονισμό τους με τις κονσόλες φωτισμού.
Πλεονεκτήματα χρήσης τεχνολογίας LED.
LED μία πηγή φωτός με πολύ χαμηλή παραγόμενη θερμοκρασία!
Η θερμοκρασία που παράγουν είναι πάρα πολύ χαμηλή σε σχέση με την παραγόμενη φωτεινότητα. Αυτό συνεπάγεται την πολύ μεγαλύτερη διάρκεια ζωής της συσκευής λόγω της χαμηλής θερμοκρασίας και την εξάλειψη οποιουδήποτε κινδύνου εγκαύματος από τον χρήστη-χειριστή. Μειώνουν αισθητά την παραγωγή calories, συμβάλλοντας έτσι αρνητικά στο φαινόμενο θερμοκηπίου του πλανήτη μας.
LEDs οικονομία ενέργειας. Ο πράσινος φωτισμός.
Ανανεώστε όλα σας τα φωτιστικά εφέ και σποτ με φωτιστικά νέας τεχνολογίας led. Είναι το μέλλον στον φωτισμό και είναι φιλικό προς το περιβάλλον. Δεν υπάρχουν λάμπες να αλλάξετε, να ανακυκλώσετε και δεν σας αφήνουν χωρίς φως στο μέσο της βραδιάς. Οικονομία ενέργειας και καλύτερη ευκρίνεια των χρωμάτων. Οι εγκαταστάσεις σας θερμαίνονται λιγότερο το show ή ο φωτισμός σας είναι πιο ωραία, πιο ξεχωριστά, πιο ιδιαίτερα, εξοικονομώντας ενέργεια και χρήματα προστατεύοντας ταυτόχρονα το περιβάλλον!
Σύγκριση φωτισμού με κλασσικά spots έναντι led spots.
Κόστος αγοράς:
PPAR56 300W ~ 1x 33€
LED PAR 56 ~ 1x 99€
Κατανάλωση ρεύματος
Σύμφωνα με το τιμολόγιο της ΔΕΗ η τιμή ανά κιλοβατώρα κυμαίνεται μεταξύ 0,06817 και 0,14127 €. Ας θεωρήσουμε ότι έχουμε χρέωση ανά κιλοβατώρα 0,11165€ / KWh.
PPAR56 κατανάλωση 300W
Χρησιμοποιούμε τον προβολέα 24ώρες το εικοσιτετράωρο. Αυτό σημαίνει ότι έχουμε κατανάλωση 7,2 KWh την μέρα. Τον μήνα 223,20 KWh. Κόστος το μήνα είναι 24,92€.
LED PAR 56 κατανάλωση 18W
Χρησιμοποιούμε τον προβολέα 24ώρες το εικοσιτετράωρο. Αυτό σημαίνει ότι έχουμε κατανάλωση 0,432 KWh την μέρα. Τον μήνα 10,368 KWh. Κόστος το μήνα είναι 1,158€.
Βλέπουμε αμέσως ότι η διαφορά είναι σχεδόν 1/24…
Φωτεινότητα
PPAR56 300W 22500 lux στο ένα μέτρο με λάμπα MFL osram ή 14500 lux με λάμπα MFL Omnilux
PPAR56 300W 2950 lux στο ένα μέτρο με μπλε ζελατίνα και λάμπα MFL osram.
Led PAR 56 φωτεινότητα 2430 lux στο ένα μέτρο. Full 109 RGB leds on.

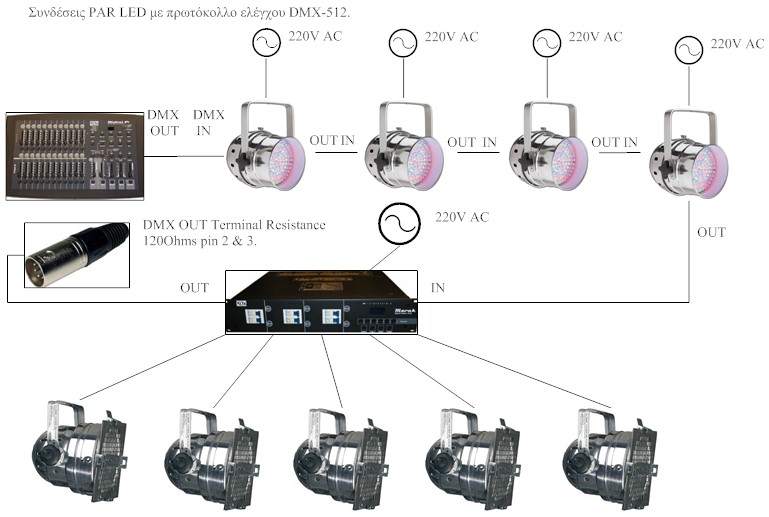

Παράδειγμα εγκατάστασης φωτισμού
Ας θεωρήσουμε ότι έχουμε μία σκηνή να φωτίσουμε.
1ο setup με κλασσικούς προβολείς PPAR56.
-Θα χρειαστούμε περίπου 12 PPAR56 των 300W με διάφορες ζελατίνες για να χρησιμοποιήσουμε και μερικά από αυτά με χρώματα.
-Για να χαμηλώσουμε τα φώτα και να ελέγξουμε τα spots χρειαζόμαστε μονάδες ισχύος dimmer packs. Στην προκειμένη περίπτωση χρειαζόμαστε ένα dimmer pack 6*2KW όπου μπορούμε θα γκρουπάρουμε τα PAR σε 6 κανάλια.
-Θα χρειαστούμε επίσης πολλά μέτρα καλωδίου 2*1,5mm2 για την τροφοδότηση ξεχωριστά του κάθε σποτ από κανάλι του dimmer. Είναι απαραίτητη η τριφασική παροχή, καθώς η συνολική ισχύς θα είναι 3600W, οπότε δεν μπορούμε να τροφοδοτήσουμε από οποιαδήποτε πρίζα το dimmer.
-Χρειάζεται, τέλος, κονσόλα φωτισμού DMX-512 για την οδήγηση του dimmer.
Συνολικό κόστος κτίσης: περίπου 1414€
PAR56 33*12=396€
Dimmer Pack 1*468€
Κονσόλα DMX-512 1*280€
Μπαλαντέζες καλώδια κλπ. Περίπου 270€
Βαθμός δυσκολίας μεγάλος καθώς χρειάζονται γνώσεις και εμπειρία ηλεκτρολογίας για την υλοποίηση της εγκατάστασης.
Μειονεκτήματα:
1- Δύσκολη εγκατάσταση, χρήση πολλών μέτρων καλωδίου και παροχής τριφασικής από πίνακα κλπ.
2- Μεγάλη κατανάλωση 3600W μη φιλικό προς το περιβάλλον
(Χρήση 24/24 για ένα μήνα κόστος ενέργειας 299€)
3- Μεγάλη έκκληση θερμότητας στον περιβάλλοντα χώρο
4- Χρήση πολλαπλών φωτιστικών με ζελατίνα για την προβολή χρωμάτων
5- Χρώματα θολά λόγω χρήσης ζελατινών
6- Μεγάλο κόστος σε αναλώσιμα, όπως ζελατίνες, συχνή αλλαγή σε λάμπες χαμηλή διάρκεια ζωής
Πλεονεκτήματα:
1- Ποιοτικός έντονος ζεστός φωτισμός στο άσπρο
2- Μεγάλη φωτεινότητα

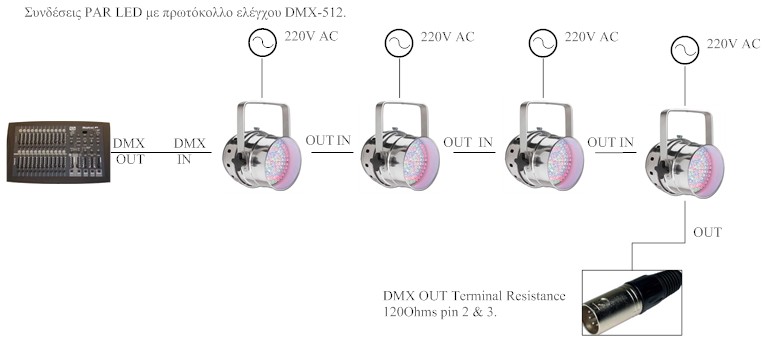

2ο setup με προβολείς LED
-Θα χρειαστούμε 12 LED PAR56. 109 LEDs RGB
-Θα χρειαστούμε επίσης μόνο μία παροχή 2*1,5mm2 από οποιαδήποτε πρίζα καθώς η συνολική κατανάλωση είναι 216W. Επιπλέον θα χρειαστούμε αρκετά καλώδια σήματος dmx-512 για την γεφύρωση των spots.
-Χρειάζεται κονσόλα φωτισμού DMX-512 για την οδήγηση απευθείας των spots. Τα LED spots συνήθως περιλαμβάνουν τα απαραίτητα ηλεκτρονικά κυκλώματα και τροφοδοτικό για τον απευθείας έλεγχο από κονσόλα DMX-512.
Συνολικό κόστος κτίσης: περίπου 1558€
LED PAR56 99*12=1188€
Κονσόλα DMX-512 1*280€
Μπαλαντέζα καλώδια σήματος κλπ. Περίπου 90€
Βαθμός δυσκολίας μικρός, καθώς δεν χρειάζονται γνώσεις και εμπειρία ηλεκτρολογίας για την υλοποίηση της εγκατάστασης. Τροφοδοτούνται όλα από μία πρίζα εύκολα, χωρίς μεγάλες τριφασικές παροχές.
Πλεονεκτήματα:
1- Πολύ εύκολη εγκατάσταση
2- Χαμηλή κατανάλωση 216W φιλικό προς το περιβάλλον
(Χρήση24/24 για ένα μήνα κόστος ενέργειας 17,942€)(
3- Χαμηλή εκπομπή θερμότητας στο περιβάλλον
4- Με ένα spot έχουμε άπειρο συνδυασμό χρωμάτων
5- Λαμπρά χρώματα
6- Μηδενικό κόστος συντήρησης καθώς η διάρκεια ζωής των led είναι 50.000 με 100.000 ώρες!
Μειονεκτήματα:
1- Μικρότερη φωτεινότητα σε lux
2- Κακή ποιότητα φωτισμού στο άσπρο απαλό γαλάζιο (ισχύει για RGB spots)
Η τεχνολογία προχωρά και σιγά σιγά τα LED spot πλησιάζουν σε φωτεινότητα τα κλασσικά spots. Αυτό που συμφέρει είναι το ¨πάντρεμα¨ και των δύο για τον φωτισμό της σκηνής και του εκάστοτε χώρου.
Συμπέρασμα:
Χρησιμοποιήστε για να δώσετε χρώμα την τεχνολογία των LED και για καθαρό, λευκό, ζεστό φωτισμό προτιμήστε τα κλασσικά φωτιστικά σώματα.
Η εξέλιξη της τεχνολογίας LED.
Χρόνο με το χρόνο, παρατηρούμε μία συνεχή εξέλιξη της τεχνολογίας των LED με συνεχιζόμενη αυξανόμενη ισχύ. Η Philips, μία από τις εταιρίες που ηγείται στον χώρο του φωτισμού, δημιούργησε μία σειρά led μέσης ισχύος, με μεγαλύτερη επιφάνεια για καλύτερη απαγωγή της θερμότητας και ενσωματωμένο φακό. Τα υψηλής ισχύος led είναι τοποθετημένα επάνω σε ψύκτρα για την άμεση απαγωγή της θερμότητας. Πλέον το ρεύμα που απαιτούν μπορεί να ξεπερνάει ακόμα και το 1 Ampere, γεγονός που σημαίνει ότι χωρίς ψύκτρα οι δίοδοι καταστρέφονται μέσα σε μερικά δευτερόλεπτα.
Τα COB leds επίσης, αρχίζουν και κερδίζουν περισσότερο έδαφος. Στα COB –Chip On Board-, πολλαπλές δίοδοι led είναι ενσωματωμένες σε μία μονάδα φωτισμού. Έχει τα πλεονεκτήματα του μεγάλου χρόνου ζωής, εξοικονόμησης ενέργειας και υψηλής φωτιστικής απόδοσης. Επίσης η άμεση επαφή τους με την PCB (πλακέτα), προσφέρουν καλύτερη διαχείριση της θερμότητας. Led τεχνολογίας COB χρησιμοποιούνται πολύ σε φωτιστικά εφέ / προβολείς φωτισμού εκτός από οικιακά φωτιστικά σώματα/λυχνίες. Άλλη μία παραλλαγή της συγκεκριμένης τεχνολογίας, είναι η MCCOB (Multi cups/chip on board) όπου πολλαπλά COB χρησιμοποιούνται σε ένα τσιπ.

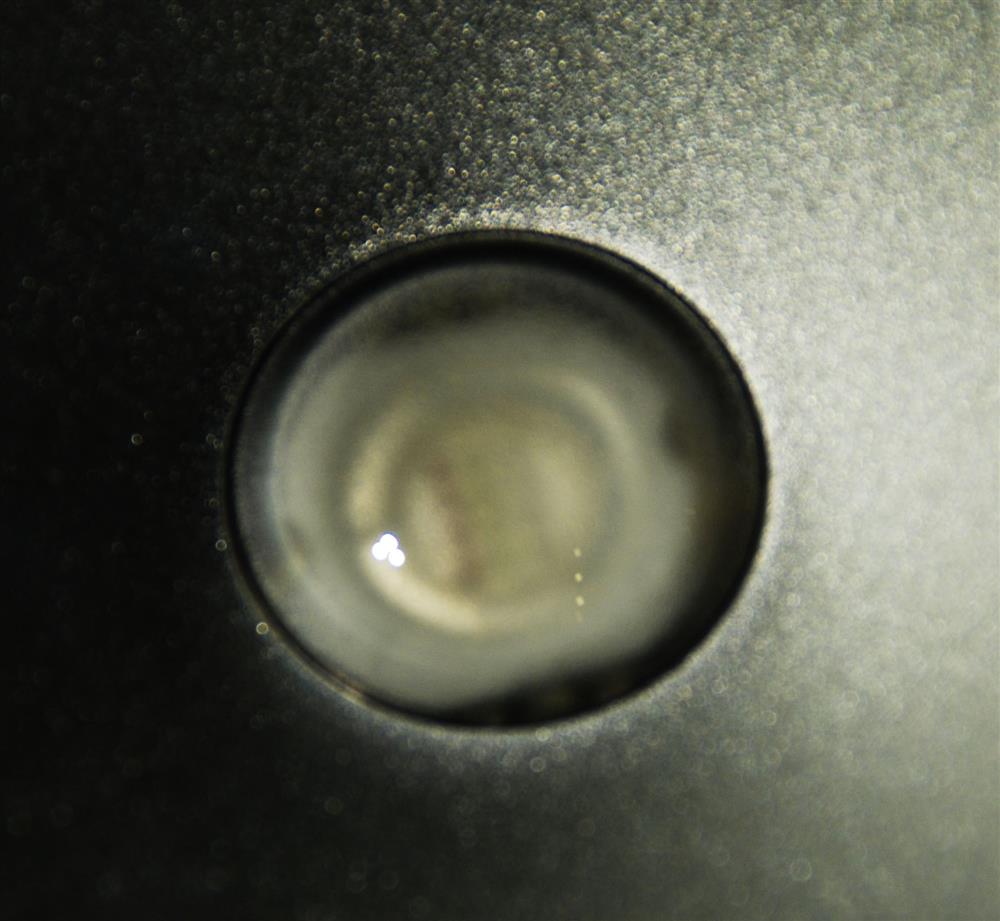

COB Led RGB με ματ φακό. Διακρίνονται οι 16 δίοδοι, 4 για κάθε χρώμα.

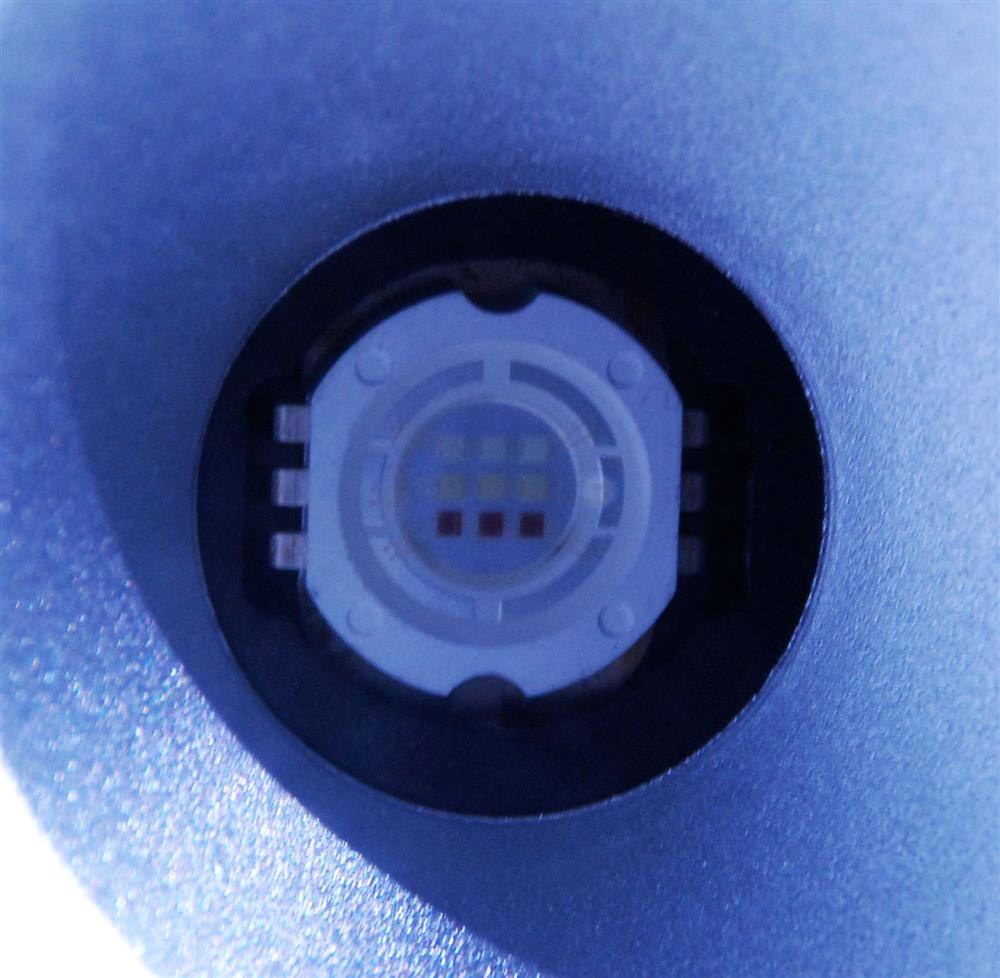

COB Led RGB με καθαρό φακό.

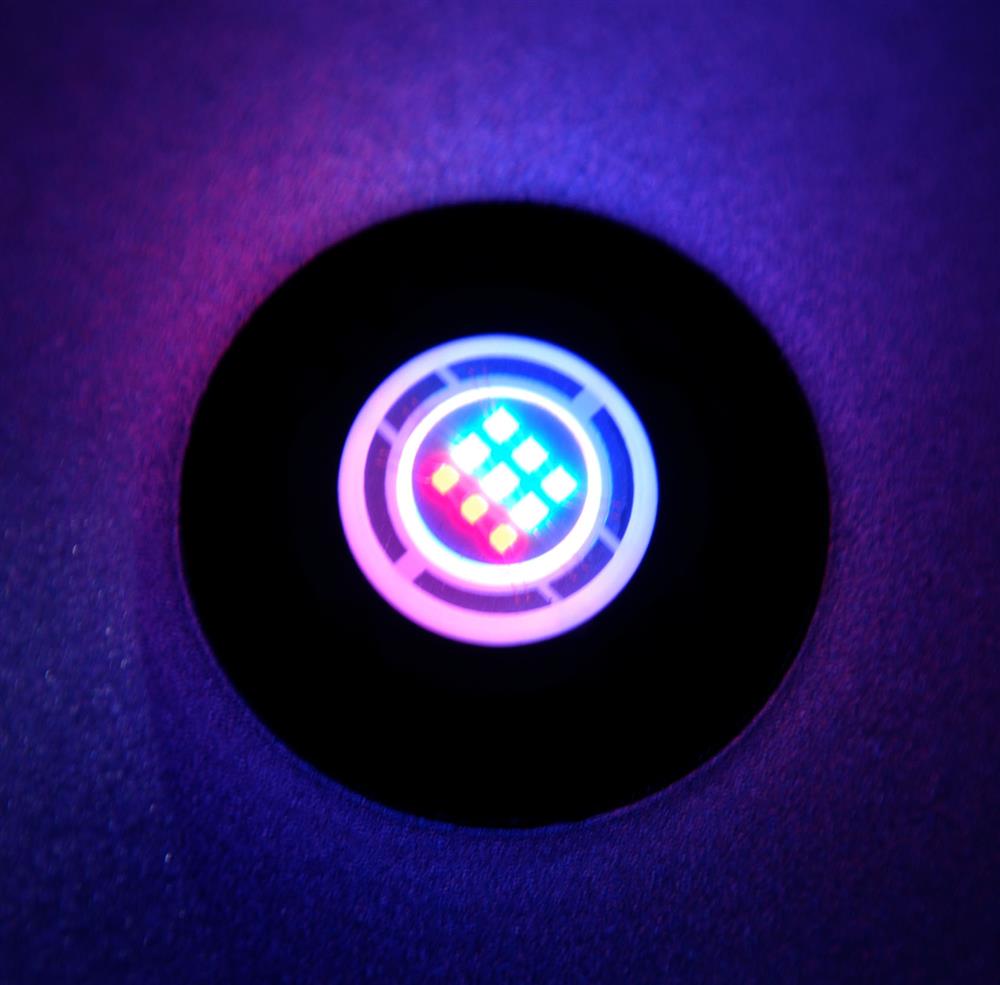

COB Led RGB με καθαρό φακό, με το dimmer στην ελάχιστη τιμή του.

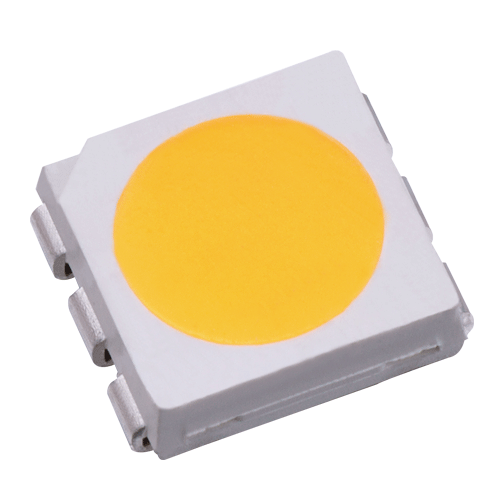

Μία άλλη πρόσφατη σχετικά τεχνολογία είναι η SMD (Surface mounted diode), η οποία πολύ πιθανόν να εμφανιστεί στο μέλλον ως η εναλλακτική του φωτισμού με λαμπτήρες υδραργύρου. Προσφέρουν μεγαλύτερη φωτιστική ποιότητα, απαγωγή θερμότητας και χρόνο ζωής, σε σχέση με τους προκατόχους τους, τα DIP leds. Τα SMD είναι κατασκευασμένα από επίπεδα τεχνητού ζαφειρίου και υποστρώματα γαλλίου. Αυτοί οι κρύσταλλοι προετοιμάζονται σε ειδικούς θαλάμους, μετά κόβονται και ενσωματώνονται σε κεραμικές βάσεις που μπορούν εύκολα να τοποθετηθούν σε διάφορα led modules. SMD led χρησιμοποιούνται και στις ταινίες led.
