ο DJShop σας παρουσιάζει τα βύσματα ήχου, που χρησιμοποιούνται για τις συνδέσεις των μηχανημάτων του ηχητικού σας εξοπλισμού. Ελάτε να τα γνωρίσουμε.
Υπάρχουν πολλά και διαφορετικά είδη βυσμάτων και καλωδίων τα οποία μπορούν να χρησιμοποιηθούν για τις συνδέσεις των επαγγελματικών προϊόντων ήχου από επαγγελματίες του χώρου. Ως μια πρόσθετη βοήθεια, οι ειδικοί του DJShop ετοίμασαν και σας παρουσιάζουν ένα μίνι κατάλογο με τα κυριότερα βύσματα. Έναν κατάλογο, που θα βοηθήσει τόσο τον επαγγελματία στο μουσικό στερέωμα, όσο και τον αρχάριο μουσικό ή DJ, ο οποίος συνδυάζοντας τα παρακάτω με τον Οδηγός DJ Setup για Αρχάριους DJs, μπορεί να αποκομίσει όλες τις βασικές γνώσεις που χρειάζεται. Οι ειδικοί του DJShop, εμπλουτίζοντας συνεχώς τα Τεχνικά Άρθρα του ηλεκτρονικού καταστήματος, θα σας κάνουν μια πρώτη επαφή με τα κυριότερα βύσματα ήχου. Και η γνωριμία αρχίζει με:

Βύσματα Ήχου

XLR:

Πρόκειται για ένα βύσμα ήχου, το οποίο είναι αρκετά μεγάλο, με το μήκος του να φτάνει στα 5cm, ενώ η διάμετρός του είναι 2,5cm, και φέρει συνήθως 3 σημεία σύνδεσης. Αυτά τα σημεία σύνδεσης μπορεί να έχουν είτε μορφή βελόνας (ακίδα) και τότε αναφερόμαστε στο αρσενικό XLR, είτε να είναι υποδοχείς και αναφερόμαστε στο θηλυκό XLR. Και στις δυο περιπτώσεις τα 3 σημεία σύνδεσης καλύπτονται από εξωτερικό περίβλημα και είναι σε τριγωνική διάταξη.

Βύσμα XLR-CANNON θηλυκό Neutrik NC-3FXX

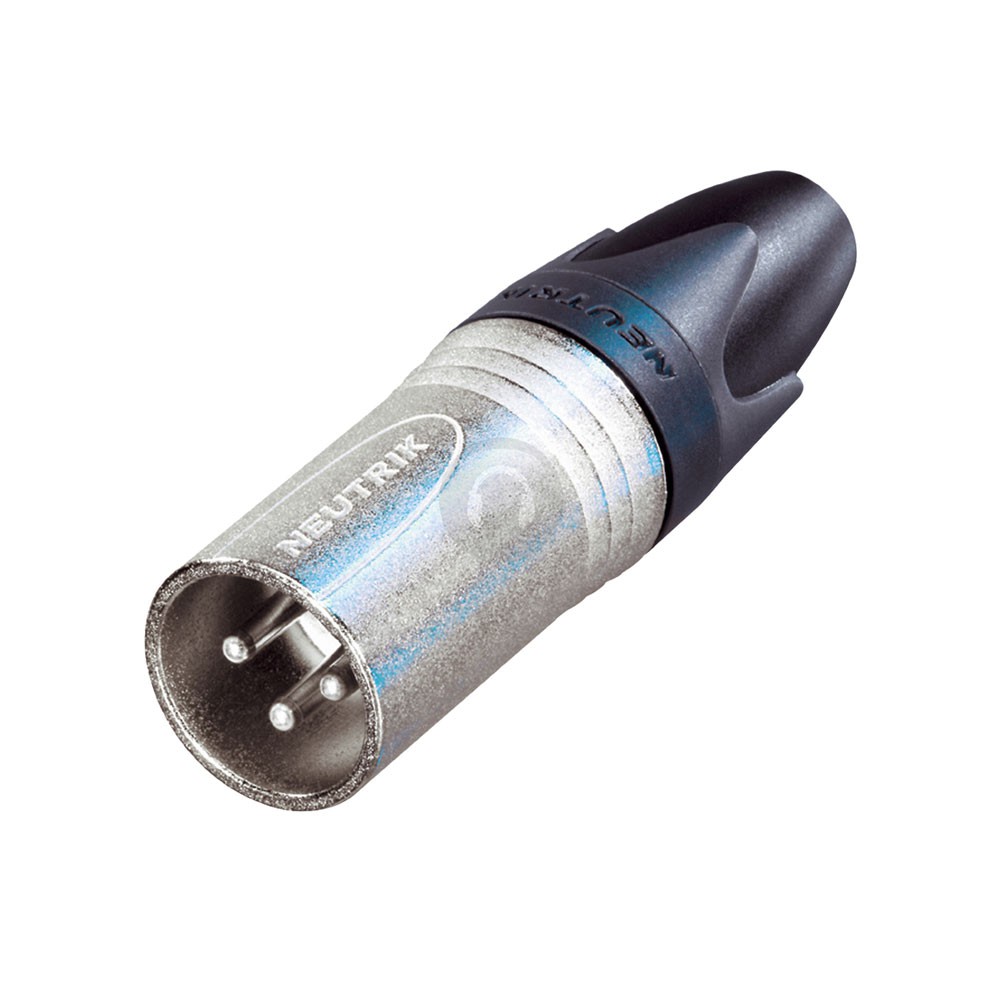

Βύσμα XRL- CANNON αρσενικό Neutrik-NC-EMXX

Τα βύσματα XLR είναι ευρέως διαδεδομένα, αφού χρησιμοποιούνται σχεδόν σε όλα τα αυτοενισχυόμενα επαγγελματικά ηχεία και περιφερειακά μηχανήματα ήχου για να μεταφέρουν τα ηχητικά σήματα. XLRs μπορούν επίσης να χρησιμοποιηθούν σε κυκλώματα μικροφώνων, σε φορητά συστήματα ήχου και σε ενδιάμεσες συνδέσεις σε προϊόντα ήχου. Όπως ήδη έχουμε αναφέρει τα βύσματα XLR έχουν 3 σημεία σύνδεσης, από τα οποία τα 2 σημεία χρησιμοποιούνται για τη μεταφορά του ηχητικού σήματος, ενώ το τρίτο χρησιμεύει για τη γείωση. Πολλές φορές τα XLR αναφέρονται και ως CANNON.

Βύσμα XLR-CANNON με διακόπτη Neutrik NC-3FXS

RCA:

Γνωστό αλλιώς και ως CINCH- είναι ο πιο κοινός τύπος βύσματος που χρησιμοποιείται για unbalanced σήμα ήχου. Το RCA αποτελείται από ένα μικρό και ελαφρύ μονοαξονικό σημείο σύνδεσης το οποίο και προεξέχει της περιμετρικής μεταλλικής ασπίδας που φέρει στη βάση του. Το σήμα που μεταφέρεται μέσω του συγκεκριμένου βύσματος RCA είναι συνήθως line level (cd player, ράδιο, κονσόλες dj κλπ) ή low level σήμα από πικ-άπ/turntables. Πρακτικά πολλές φορές οι συνδέσεις με βύσματα RCA είναι επιρρεπείς σε προβλήματα ήχου, όμως στην πραγματικότητα αυτό οφείλεται στις κακές επαφές.

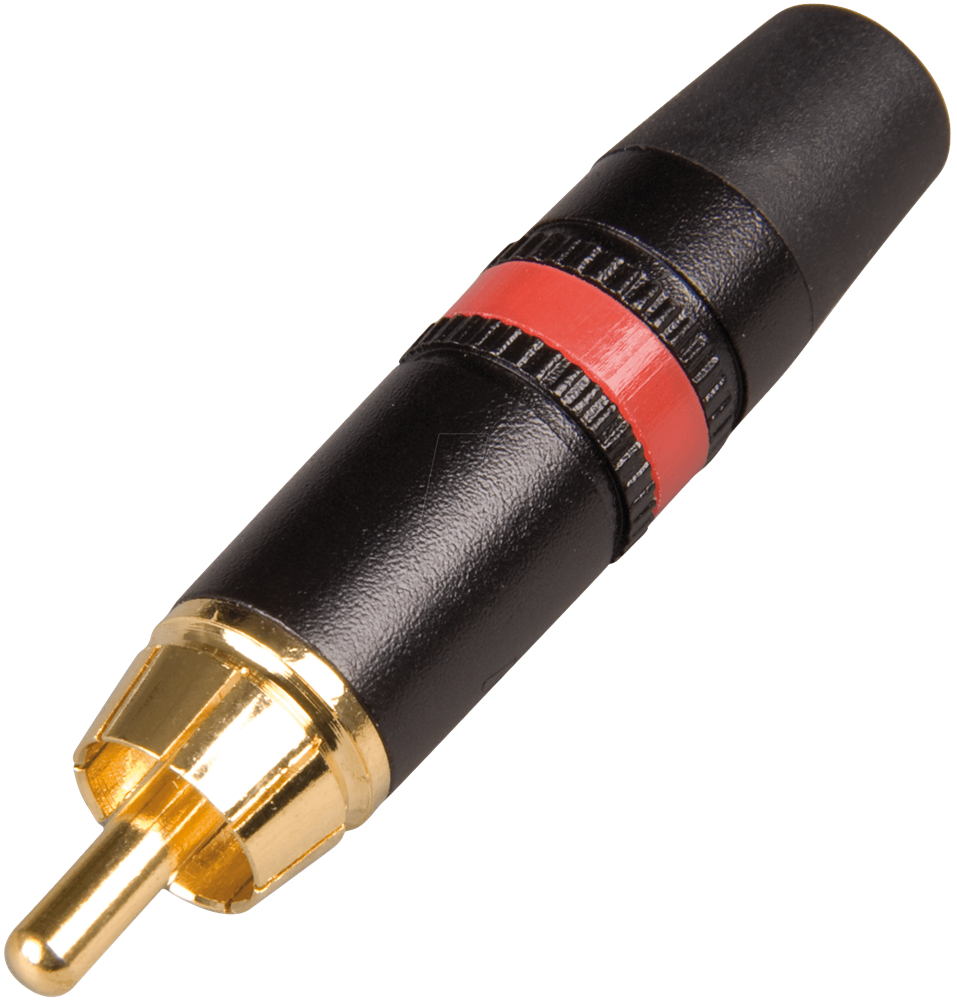

Βύσμα ήχου αρσενικό RCA Neutrik NYS373-2

Τα βύσματα RCA κατασκευάστηκαν και δημιουργήθηκαν αρχικά για τη σύνδεση RF εξοπλισμού μέσα σε rack. Δεν σχεδιάστηκαν για συνδέσεις μεταξύ audio συσκευών και για το λόγο αυτό η επαφή του σήματος συνδέεται πριν το shield, με αποτέλεσμα τη δημιουργία "επικίνδυνων» θορύβων¨ κατά τη σύνδεση.

PHONO 6,3mm
Ένα βύσμα το οποίο αρχικά σχεδιάστηκε το 1880 από την Bell Telephone Company και προοριζόταν για χρήση των τηλεφωνικών κέντρων switch boards. Αυτός είναι και ο λόγος που ονομάζεται βύσμα PHONO, ενώ πολλοί το γνωρίζουν ως βύσμα jack-καρφί. Όσον αφορά τον κλάδο του επαγγελματικού ήχου αυτό το είδος βύσματος χρησιμοποιείται για patch panels, συνδέσεις των μηχανημάτων ήχου, συνδέσεις ενσύρματων μικροφώνων και συνδέσεις ακουστικών. Η stereo εκδοχή του PHONO 6,3mm (1/4inch) χρησιμοποιείται για τη μεταφορά –ανάλογα με την εφαρμογή- stereo ηχητικών σημάτων από ακουστικά ή balanced line level σήματα στις συνδέσεις του εξοπλισμού.

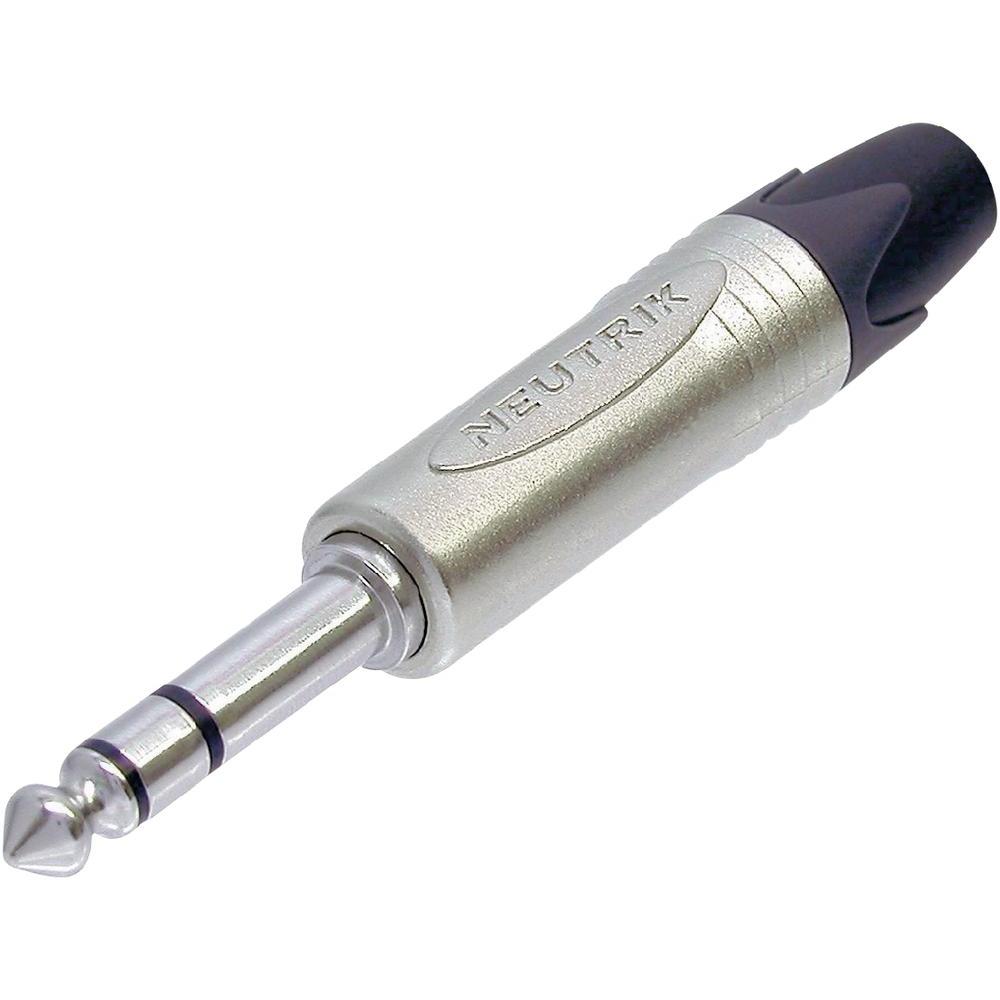

Βύσμα JACK-καρφί 6,35mm stereo Neutrik NP3X


Η mono εκδοχή του PHONO 6,3mm χρησιμοποιείται σε γενικές γραμμές για τη μεταφορά unbalanced line level ηχητικών σημάτων μεταξύ των μηχανημάτων του ηχητικού εξοπλισμού. Σε κάποιες περιπτώσεις το ίδιο βύσμα μπορεί να χρησιμοποιηθεί επιπλέον και για συνδέσεις μικροφώνων, όπου μεταφέρεται το ηχητικό σήμα, το οποίο παράγεται από μικρόφωνα, ή μουσικά όργανα –όπως για παράδειγμα μια ηλεκτρική κιθάρα. Σε άλλες περιπτώσεις τα βύσματα PHONO 6.3mm χρησιμοποιούνται για τη μεταφορά σήματος από επαγγελματικά ηχεία –μια χρήση που όμως δεν συνιστάται, λόγω δυσχρηστίας, ο οποίος είναι ουσιαστικά προς «εξαφάνιση».

PHONO 3,5mm:
Πρόκειται για μια μικρογραφία του μόλις περιγραφέντος PHONO 6,3mm. Το PHONO 3,5mm (1/8 inch) χρησιμοποιείται κυρίως για τη μεταφορά stereo σημάτων ή line level ηχητικών σημάτων από φορητά cd players, μικρά ραδιόφωνα και κάρτες ήχου για pc. Στις κάρτες ήχου για pc αυτός ο τύπος βύσματος μπορεί επίσης να χρησιμοποιηθεί για τη σύνδεση μικροφώνου στο pc.

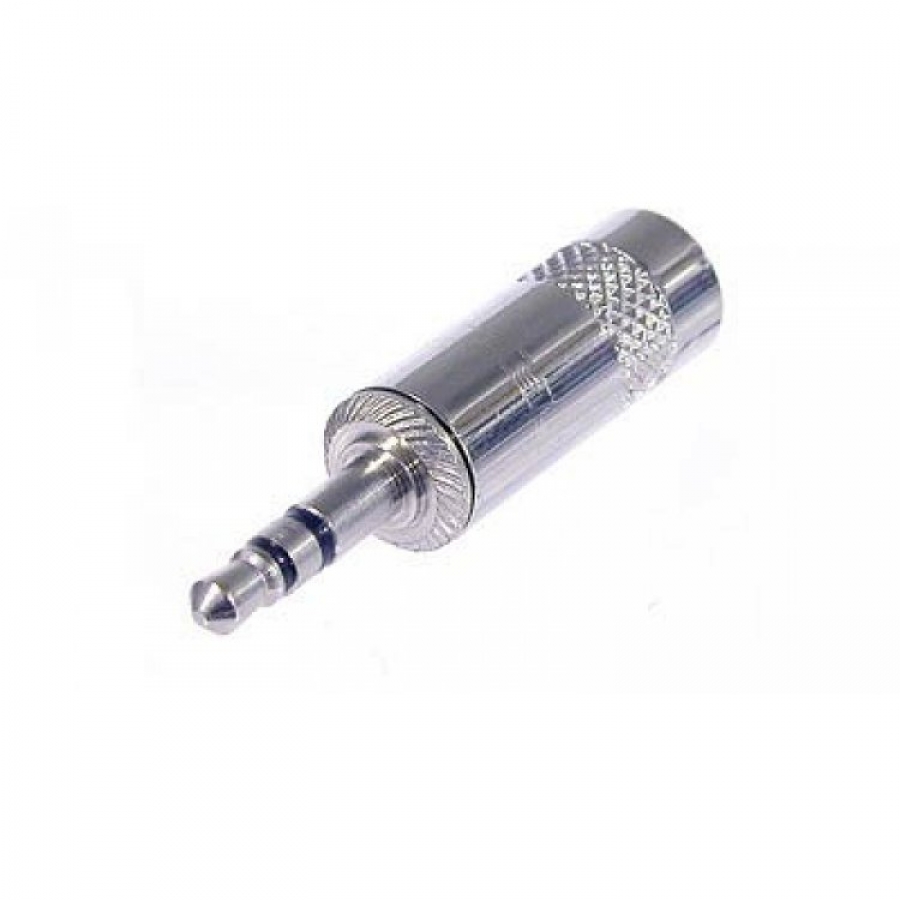

Βύσμα JACK-καρφί 3,5mm stereo Neutrik NYS231

Banana plug:
Τα βύσματα τύπου banana είναι παραδοσιακά βύσματα για συνδέσεις ήχου και αυτό κατά βάσει οφείλεται στο γεγονός ότι τα βύσματα που κάνουν πολύ καλή επαφή για τη μεταφορά του ηχητικού σήματος, τόσο από μηχανικής άποψης, όσο και από ηλεκτρικής άποψης. Μπορεί κανείς να παρατηρήσει πλήθος από τα συγκεκριμένα βύσματα ήχου σε ενισχυτές ήχου και επαγγελματικά ηχεία άνω των 10”. Δεν θα μπορούσαμε να μην αναφερθούμε και σε κάποια μειονεκτήματα που φέρουν αυτά τα βύσματα ήχου. Πιο συγκεκριμένα, για τη σύνδεση ενός καλωδίου ήχου απαιτούνται 2 ξεχωριστά βύσματα banana. Επιπλέον, ένα πρόβλημα που αντιμετωπίζουν οι Ευρωπαίοι χρήστες των βυσμάτων banana είναι της ηλεκτρικής μόνωσης, αφού δεν θεωρούνται αρκετά ασφαλή. Σήμερα έχει επιλυθεί το πρόβλημα αυτό, με το σχεδιασμό νέων καινοτόμων βυσμάτων banana plugs, τα οποία είναι σχεδιασμένα βάσει προδιαγραφών CE. Η βιομηχανία, όμως, του ήχου φαίνεται να προτιμά πλέον τα βύσματα ήχου τύπου speakon για τις συνδέσεις των επαγγελματικών ηχείων.


Βύσμα banana Audiophony BANA100/RO

SPEAKOΝ:
Ένας τύπου βύσματος ήχου κατάλληλος για ενώσεις επαγγελματικών ηχείων, ο οποίος κατασκευάστηκε από την πολύ γνωστή και πολύ αξιόπιστη εταιρεία NEUTRIK. Ένα βύσμα speakon μπορεί να έχει 4 ή 8 επαφές, ανάλογα με το μοντέλο. Το βύσμα εισέρχεται και «κλειδώνει», με τέτοιο τρόπο που δεν μπορεί να τραβηχτεί έξω και να μετακινηθεί από τη θέση του. Το speakon είναι ένα βύσμα ήχου ευρέως αποδεκτό και αναγνωρίσιμο ως επαγγελματικό είδος βύσματος, χάρη στα τεχνικά χαρακτηριστικά του και την ασφάλεια της ηλεκτρικής μόνωσης που εξασφαλίζει.

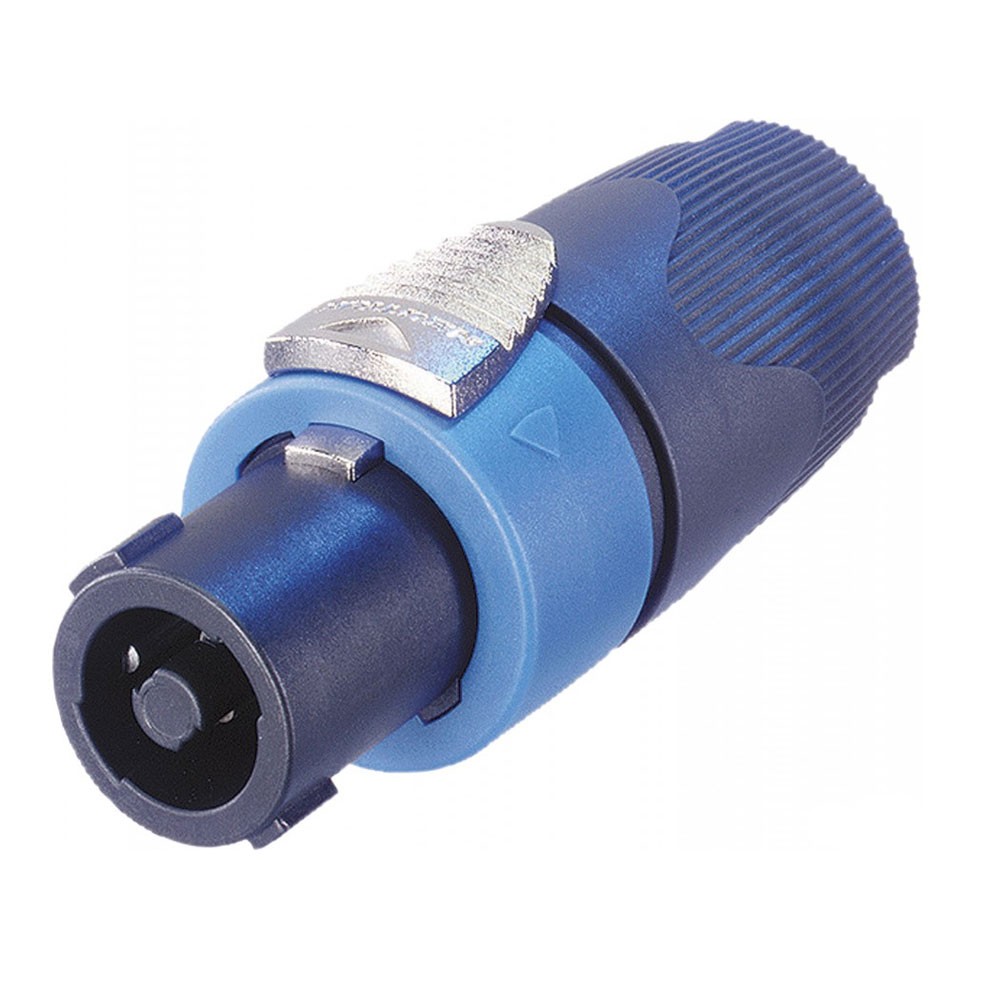

Επαγγελματικό βύσμα speakon 4 πόλων Neutrik NL4FX

Το 4 πόλων- επαφών Neutrik NL4FX, θεωρείται στις μέρες μας ως ένα από τα πιο διαδεδομένα και πιο πολυχρησιμοποιημένα βύσματα για επαγγελματική χρήση σε συνδέσεις μηχανημάτων ηχητικού εξοπλισμού.

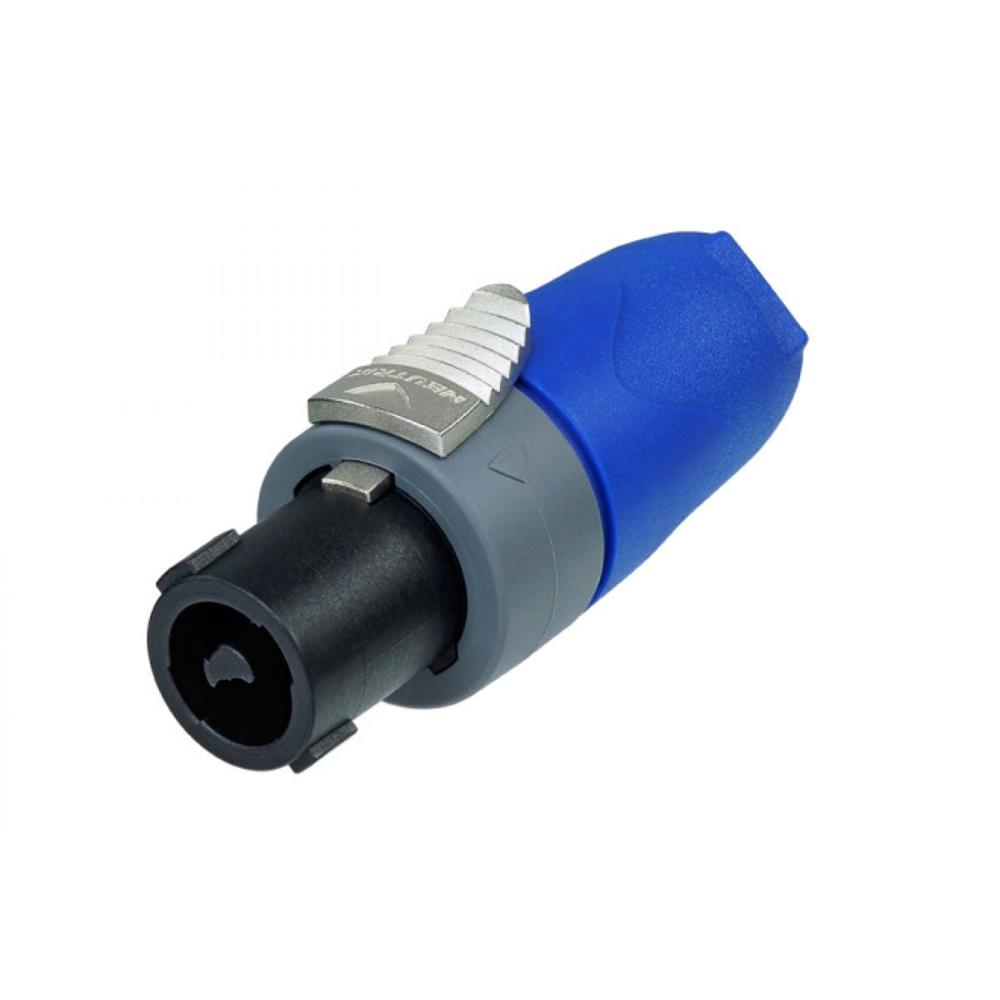

Επαγγελματικό βύσμα speakon 2 πόλων Neutrik NL2FX

Υπάρχει και αντίστοιχο speakon 2 πόλων- επαφών, το οποίο φέρει και το ίδιο μέγεθος με το πρώτο. Οι επαφές του σήματος του Speakon είναι εσωτερικά με αποτέλεσμα, να μην μπορούν να έρθουν σε επαφή και υπάρχει μεγάλη ασφάλεια. Τα speakon είναι σχεδιασμένα για επαγγελματική χρήση και μπορεί να ανταποκριθεί σε συνθήκες υψηλής τάσης 250V και 20A, ενώ δεν θα μπορούσαμε να μην σχολιάσουμε το γεγονός ότι τα speakon είναι βύσματα που δεν βραχυκυκλώνουν.

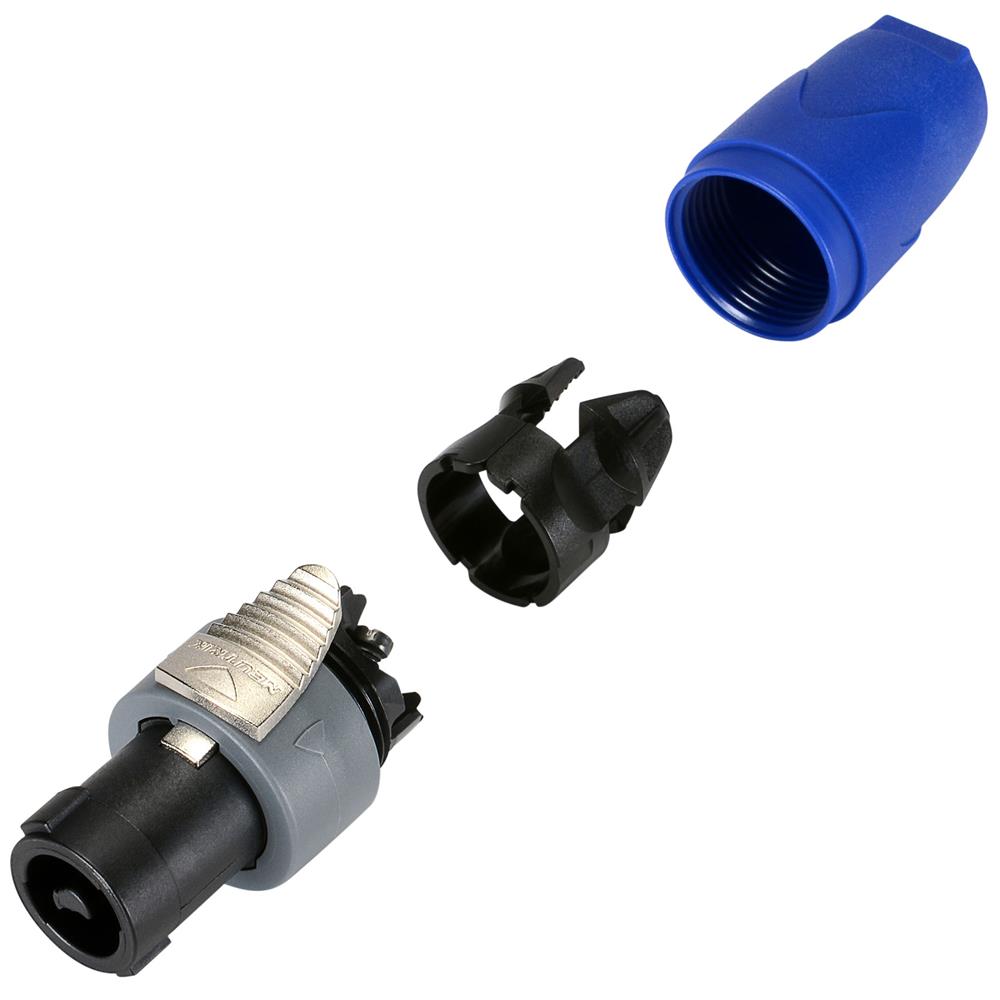

Επαγγελματικά βύσματα speakon από τη Neutrik υψηλών προδιαγραφών

UNBALANCED και BALANCED Συνδέσεις

Στον κόσμο του επαγγελματικού ήχου και συγκεκριμένα ότι αφορά στις συνδέσεις, υπάρχουν 2 διαφορετικοί τύποι σύνδεσης: ο unbalanced και ο balanced. Ο πρώτος τύπος UNBALANCED περιλαμβάνει μια απλή καλωδίωση, με τη σύνδεση να πραγματοποιείται μέσω ενός απλού, μονού σήματος καλωδίου με ισχυρή μόνωση και θωράκιση, η οποία αποτελεί και τη γείωση των συστημάτων που συνδέει. Unbalanced σύνδεση χρησιμοποιείται συνήθως για hifi συστήματα ήχου. Είναι ένας τύπος σύνδεσης απλός, φθηνός, ο οποίος όμως- δεν στερείται προβλημάτων. Οι unbalanced συνδέσεις μπορούν εύκολα να εμφανίσουν παρεμβολές και ενώ είναι ιδανικές για οικιακή ή ερασιτεχνική χρήση, δεν μπορούν να υποστηρίξουν τη σύνδεση επαγγελματικών ηχητικών συστημάτων, αφού δεν μπορούν να διατηρήσουν την απομόνωση των εξωτερικών θορύβων και συχνά υπάρχουν παρεμβολές και βόμβοι, ειδικά σε ηχητικά σήματα low level που προέρχονται από συσκευές, όπως είναι τα μικρόφωνα.

Τα επαγγελματικά ηχητικά μηχανήματα συνδέονται κατά κόρον με BALANCED συνδέσεις και καλώδια που ελαχιστοποιούν τις εξωτερικές ηχητικές παρεμβολές. Τα balanced κυκλώματα έχουν την ικανότητα να επιτρέπουν την επιλεκτική δίοδο των ηχητικών σημάτων που θέλουμε, ενώ απορρίπτει τη δίοδο των ανεπιθύμητων. Η balanced σύνδεση αποτελείται από δυο συμμετρικές γραμμές σήματος και μια γραμμή γείωσης, σε αντίθεση με την unbalanced που χρησιμοποιεί μόνο μια γραμμή. Υπό φυσιολογικές συνθήκες, τα βύσματα XLR χρησιμοποιούνται στις περισσότερες συσκευές balanced, ενώ σε unbalanced συσκευές χρησιμοποιούνται συνήθως βύσματα RCA και JACK mono. Στόχος μιας balanced γραμμής είναι η μεταφορά ενός σήματος ήχου μεταξύ των ηχητικών συστημάτων, ενώ ταυτόχρονα απομονώνονται και απορρίπτονται ανεπιθύμητοι θόρυβοι, όπως είναι το βουητό και βόμβος. Σε αυτή την απομόνωση βοηθούν οι δυο συμμετρικές γραμμές σήματος, οι οποίες πρέπει να είναι ισοδύναμες ή αλλιώς balanced όσον αφορά το μέγεθος της αντίστασης. Τυπικά οι δυο αυτές γραμμές φέρουν το ίδιο ηχητικό σήμα με διαφορά φάσης 180° μεταξύ τους.
